剪力钉(栓钉、焊钉)在桥梁建设中的重要作用与材质使用验收的注意事项

发布时间:2025-04-03

一、剪力钉在桥梁建设中的重要作用


剪力钉作为钢-混凝土组合结构的关键连接件,在桥梁工程中承担着传递剪力、确保结构协同受力的核心作用,具体体现在以下几个方面:

  1. 增强结构整体性
    通过将钢梁与混凝土桥面板有效结合,剪力钉显著提升桥梁的整体刚度和稳定性。例如,武汉鹦鹉洲长江大桥采用直径22 mm的ML15钢剪力钉,其布置间距和承载力设计确保了主梁在复杂荷载下的安全性能。

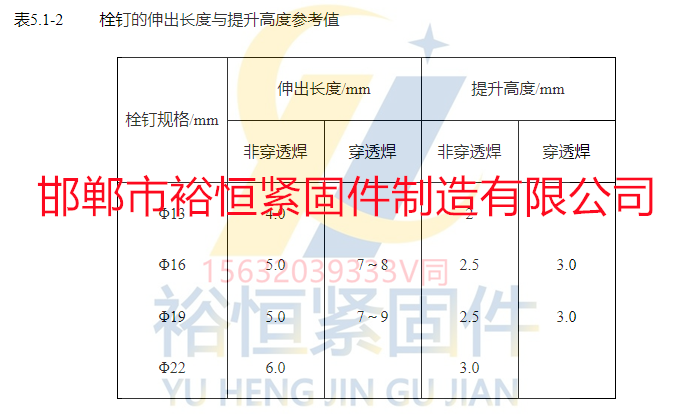

  2. 焊钉的伸出长度与提升高度参考值.png

  3. 优化材料性能
    钢-混凝土组合结构兼具钢材的高抗拉性和混凝土的抗压性。剪力钉的存在使两者协同工作,减少结构自重,增加使用空间,并提高抗震性和耐久性。狮子洋大桥工程中,70万根圆柱头焊钉的应用大幅提升了索塔钢壳的承载效率。

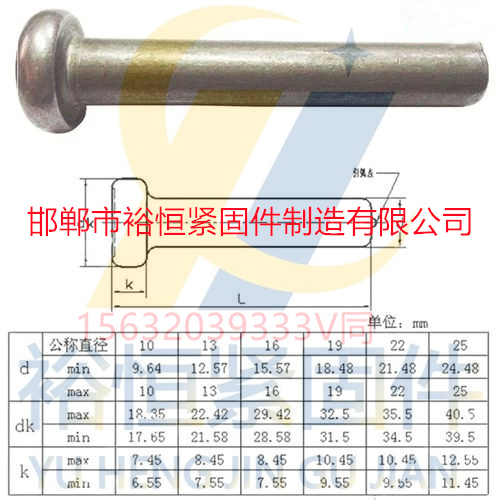

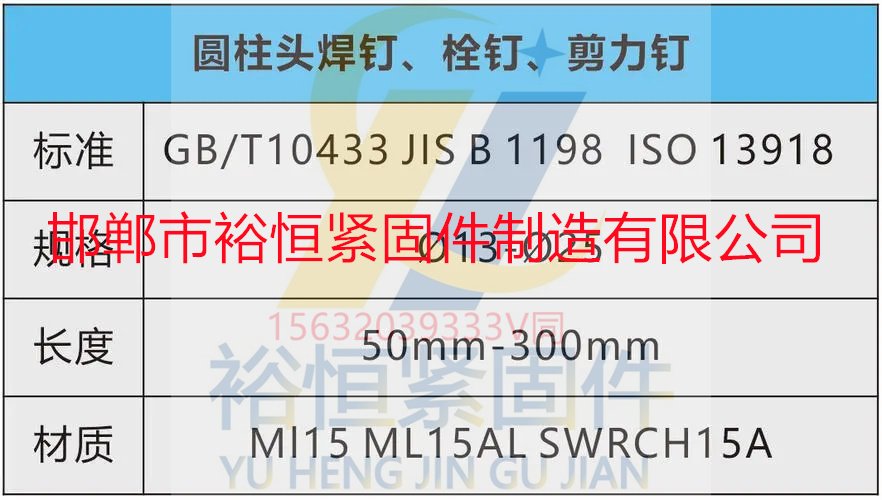

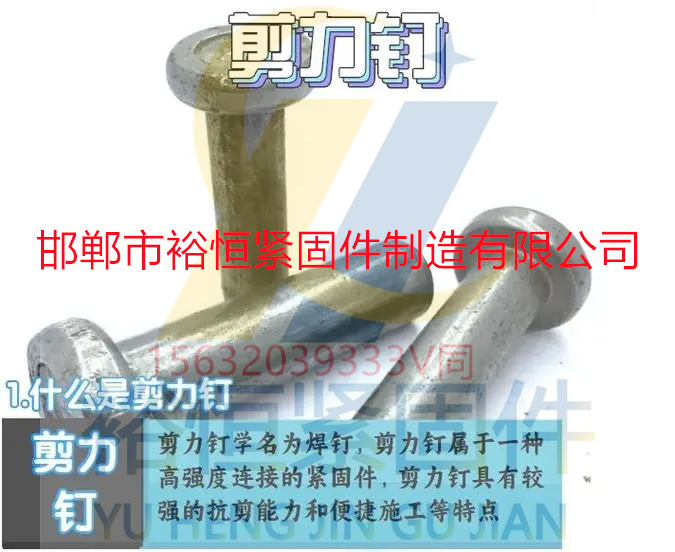

  4. 剪力钉简介1.jpg

  5. 提升施工效率
    智能化焊接技术的应用(如机器人螺柱焊接生产线)显著提高了焊接速度和质量稳定性。试验研究表明,机器人焊接在批量生产中效率可达每个焊钉16-20秒,且焊缝外观和力学性能均满足规范要求。

  6. 焊钉外观焊接检验标准.png

  7. 保障长期安全
    剪力钉的合理布置与焊接质量直接影响桥梁的疲劳寿命和抗剪性能。例如,日本规范要求剪力钉间距不超过混凝土板厚的3倍,且最小间距需满足构造要求,以防止局部应力集中。

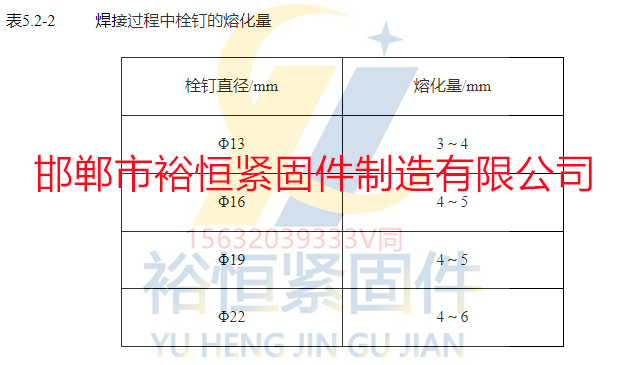

  8. 焊接过程中焊钉的融化量.png


二、材质选择与验收注意事项

剪力钉的材质和验收是确保其性能的核心环节,需严格遵循以下规范与流程:

(一)材质选择标准
  1. 材料性能要求

    表1 焊钉尺寸公差示例(单位:mm)

    公称直径直径允许范围头部直径(dk)允许范围
    1312.57-1321.58-22.42
    2221.48-2234.5-35.5
    • 常用材质包括ML15、ML15Al等,其机械性能需符合国家标准(如GB/T 10433)。例如,ML15Al焊钉的屈服强度需≥320 MPa,抗拉强度≥400 MPa,延伸率≥14%。

    • 国际标准如ISO 13918、JIS B1198对焊钉尺寸(直径、长度)及公差范围有明确规定(见表1)。

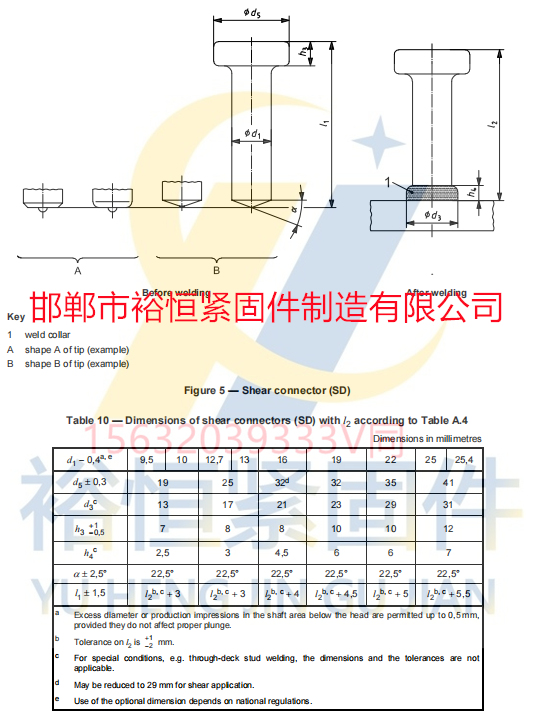

    • ISO13918标准.png

  2. 化学成分与复验

    • 材质需提供质保书,化学成分(如C、Si、Mn含量)应符合GB/T 1591-2018要求。例如,Q355MD钢板的碳当量(CEV)需≤0.39%,以确保焊接性能。

    • 重要工程中,焊钉及母材需抽样复验,复验项目包括拉伸、弯曲及冲击试验。

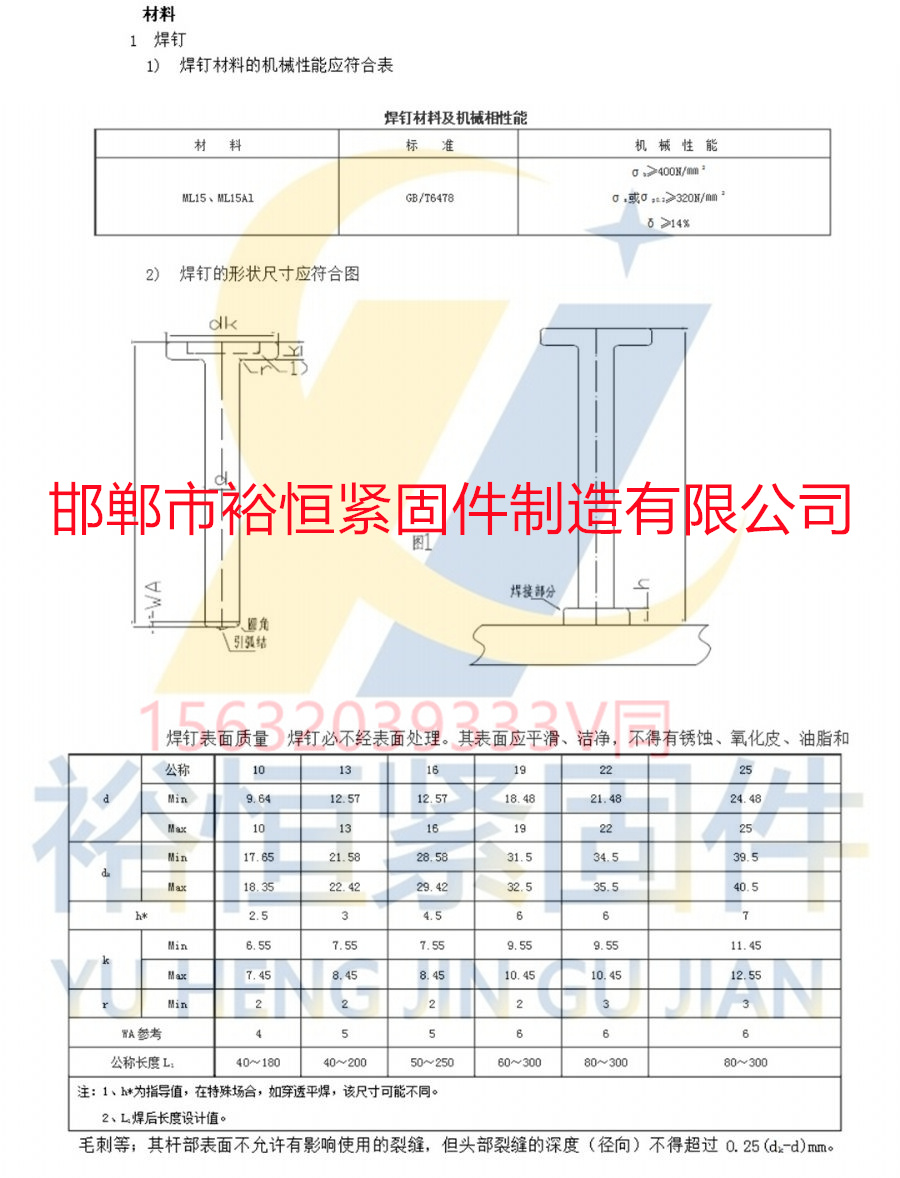

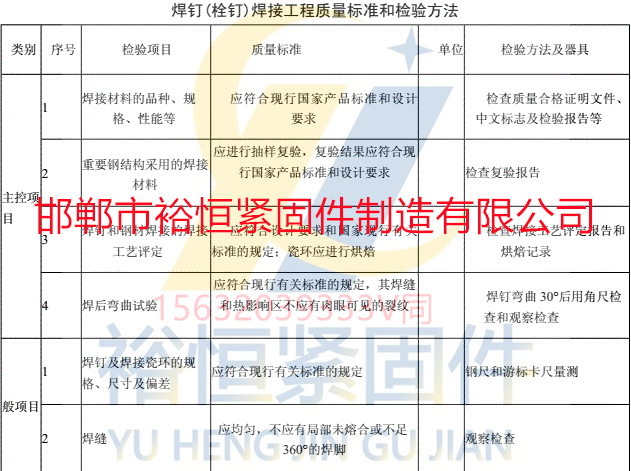

    • 焊钉焊接工程质量标准和检验方法.png

(二)焊接工艺与验收要点
  1. 焊接工艺评定

    • 焊接前需进行工艺评定试验,确定电流、时间、提升高度等参数。例如,直径22 mm焊钉的推荐参数为:电流2000-2200 A,时间1.0-1.2 s,提升高度3-5 mm。

    • 穿透焊与非穿透焊需区分伸出长度(如Φ22焊钉非穿透焊伸出长度6 mm,穿透焊7-9 mm)。

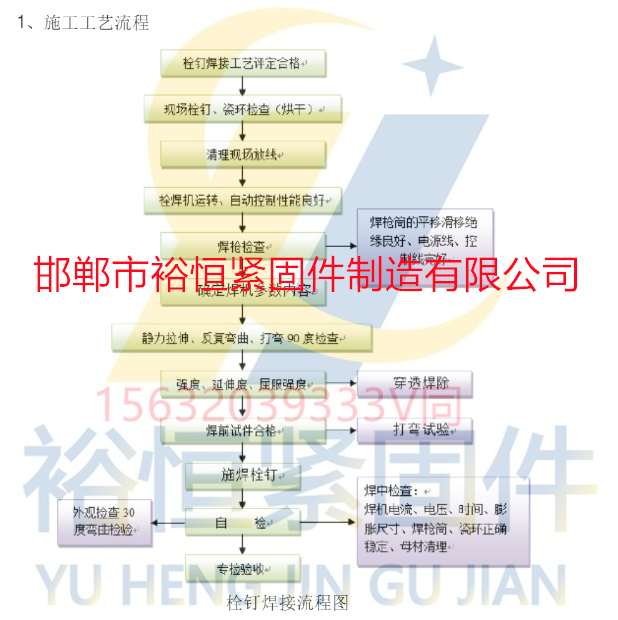

    • 焊钉施工工艺流程.png

  2. 焊后质量检验

    图1 弯曲试验合格示例(J2工况试件)
    试件弯曲试验局部

    • 弯曲试验:锤击弯曲30°后,焊缝及热影响区不得出现裂纹(图1)。

    • 拉伸试验:断裂位置应在焊钉杆部,拉力荷载需≥标准值(如Φ22焊钉≥159.6 kN)。

    • 外观检查:焊缝需360°连续焊脚,高度>1 mm,宽度>0.5 mm,无气孔、夹渣或咬边(咬肉深度<0.5 mm)。

    • 力学性能试验

  3. 智能化焊接质量控制

    • 采用机器人焊接时,需定期校准设备定位精度,并监控熔敷量(如Φ22焊钉熔化量4-6 mm)。

    • 焊接环境需控制温湿度(推荐温度20-25℃,湿度≤60%),避免焊缝氧化。

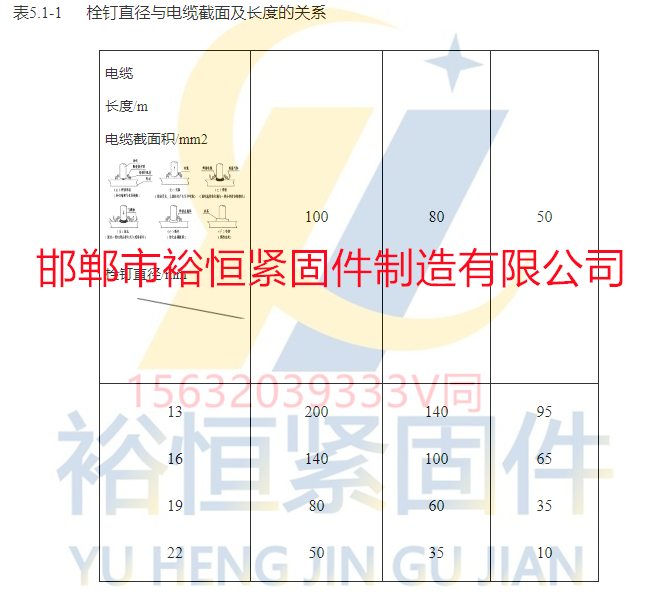

    • 栓钉直径与电缆截面及长度的关系.png

(三)施工与验收规范
  1. 布置原则

    • 间距要求:纵向间距≥5d(d为焊钉直径),横向间距≥4d,且最大间距不超过混凝土板厚的3倍(如日本规范)。

    • 边缘距离:焊钉距钢梁翼缘边缘≥25 mm,防止局部应力集中。

  2. 文件审查

    • 检查焊钉质保书、复验报告及焊接工艺评定记录。

    • 圆柱头焊钉焊接详图.jpg

    • 瓷环需烘干处理,并核查烘焙记录。


三、工程应用与展望

狮子洋大桥和武汉鹦鹉洲长江大桥的实践表明,剪力钉的合理设计与严格验收是保障桥梁安全的关键。随着智能化焊接技术的发展,机器人焊接在效率和质量稳定性上的优势日益凸显。未来,结合人工智能实时监控焊接参数,将进一步推动剪力钉焊接工艺的标准化与精细化。


参考文献

  1. GB/T 10433-2002《电弧螺柱焊用圆柱头焊钉》

  2. JTG/T 3651-2022《公路钢结构桥梁制造和安装施工规范》

  3. ISO 13918《焊接材料-电弧螺柱焊用焊钉及瓷环》

  4. 王帆. 钢—混凝土组合梁中剪力钉的布置原则及单钉承载力的确定[J]. 铁道建筑, 2013.

(完)
