# JB/ZQ 4321标准中U型螺栓的尺寸与标准知识科普

发布时间:2025-03-14

# JB/ZQ 4321标准中U型螺栓的尺寸与标准知识科普


## 一、标准概述

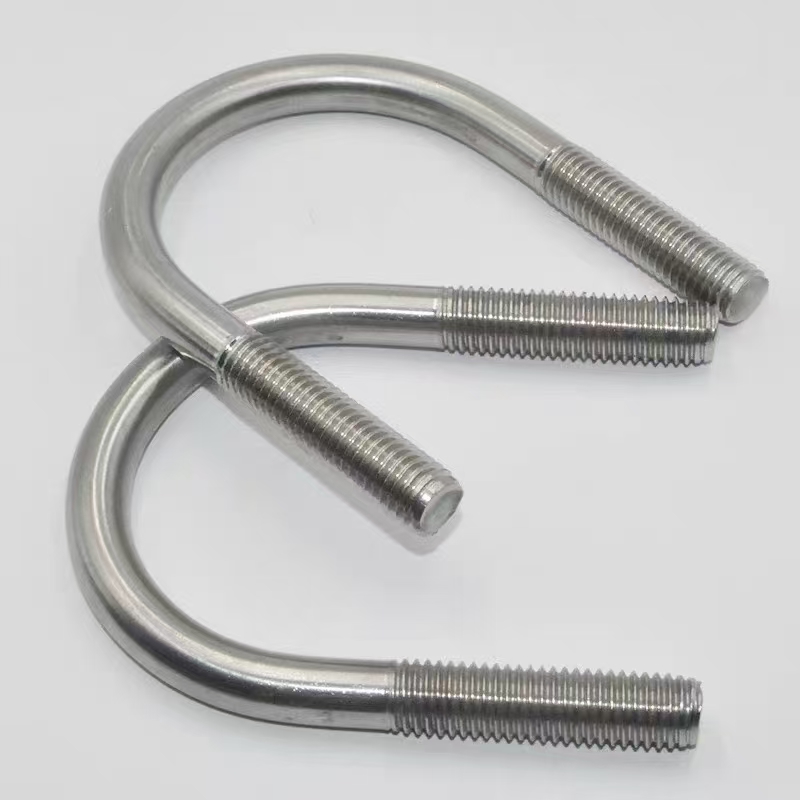

U型螺栓(又称骑马螺栓)是一种U形非标紧固件,两端带有螺纹,通过螺帽配合固定管道或片状物(如汽车板簧、建筑结构件等)。其名称源于安装时类似“骑马”的形态。尽管U型螺栓无统一国家标准,但机械行业标准**JB/ZQ 4321-2006**(替代旧版JB/ZQ 4321-1997)是目前广泛采用的技术规范,规定了其尺寸、材质、性能及标记方式。


该标准覆盖了碳钢与不锈钢材质,适用于管道固定、车辆底盘连接、桥梁工程等领域。国际对标标准包括德标DIN 3570、美标IFI 136等,支持定制化生产。


---


## 二、尺寸规格

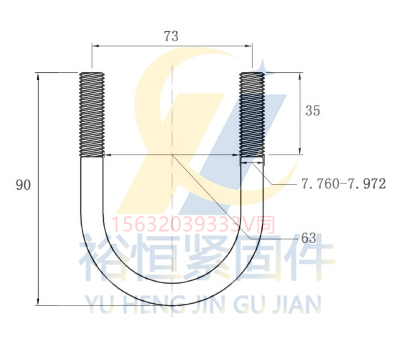

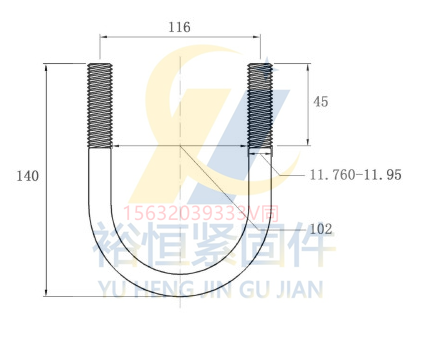

### 1. 核心参数

U型螺栓的规格主要由**管子外径(Da)**决定,其他关键参数包括:

- **R**:弯曲半径,与Da相关;

- **d**:螺纹规格(如M6、M12等);

- **总长(L0)**:螺栓整体长度;

- **a、b、m**:分别为U形开口宽度、腿部间距及螺纹段长度。


### 2. 规格表示示例

以Da=25mm为例:

- 普通U型螺栓标记为:**U形螺栓 25 JB/ZQ4321-2006**

- 镀锌版本标记为:**U形螺栓 25-Zn JB/ZQ4321-2006**。


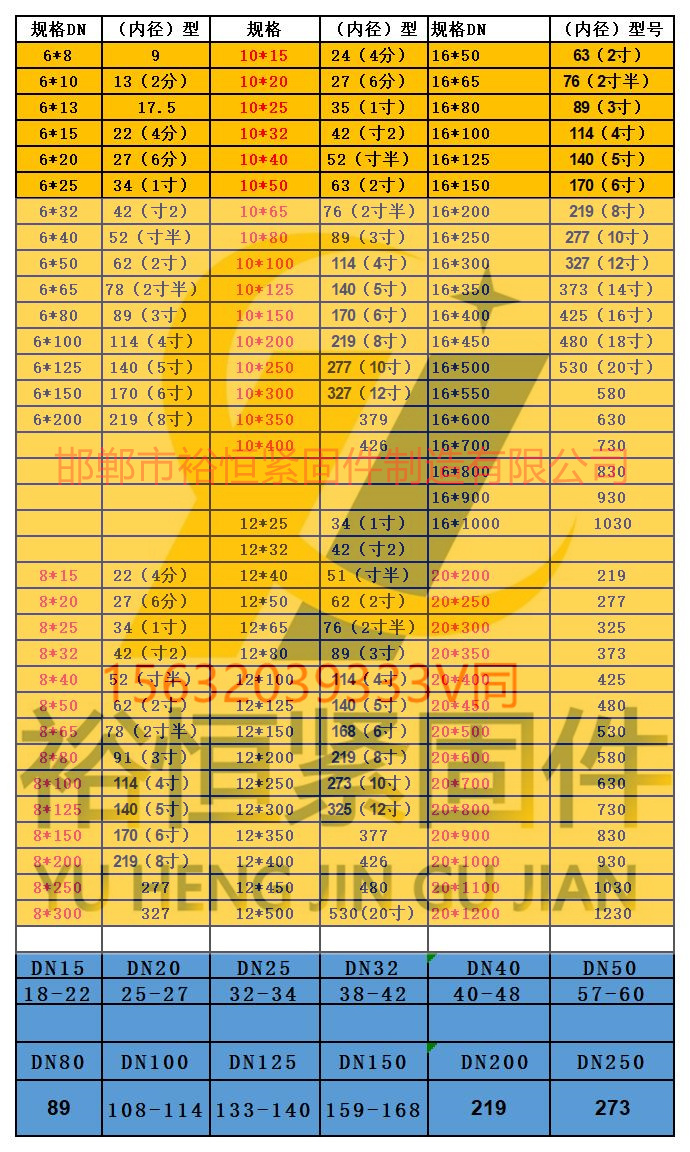

### 3. 常见规格表(部分)


| Da (mm) | R (mm) | d (螺纹) | 总长 (mm) | a (mm) | b (mm) | m (mm) |

|---------|--------|----------|-----------|--------|--------|--------|

| 14      | 8      | M6       | 98        | 33     | 22     | 22     |

| 25      | 14     | M10      | 143       | 44     | 28     | 38     |

| 102     | 53     | M16      | 365       | 93     | 38     | 122    |

| 219     | 112    | M16      | 680       | 152    | 240    | 1075   |


(完整表格可参考行业标准文件)


---


## 三、材质与性能

### 1. 碳钢材质(Q235A)

- **化学成分**:含碳量≤0.22%,硅≤0.35%,锰≤1.4%,磷、硫含量分等级控制。

- **力学性能**:屈服强度≥235 MPa,抗拉强度370-500 MPa,伸长率≥21%。

- **适用场景**:通用机械、车辆底盘等非腐蚀环境。


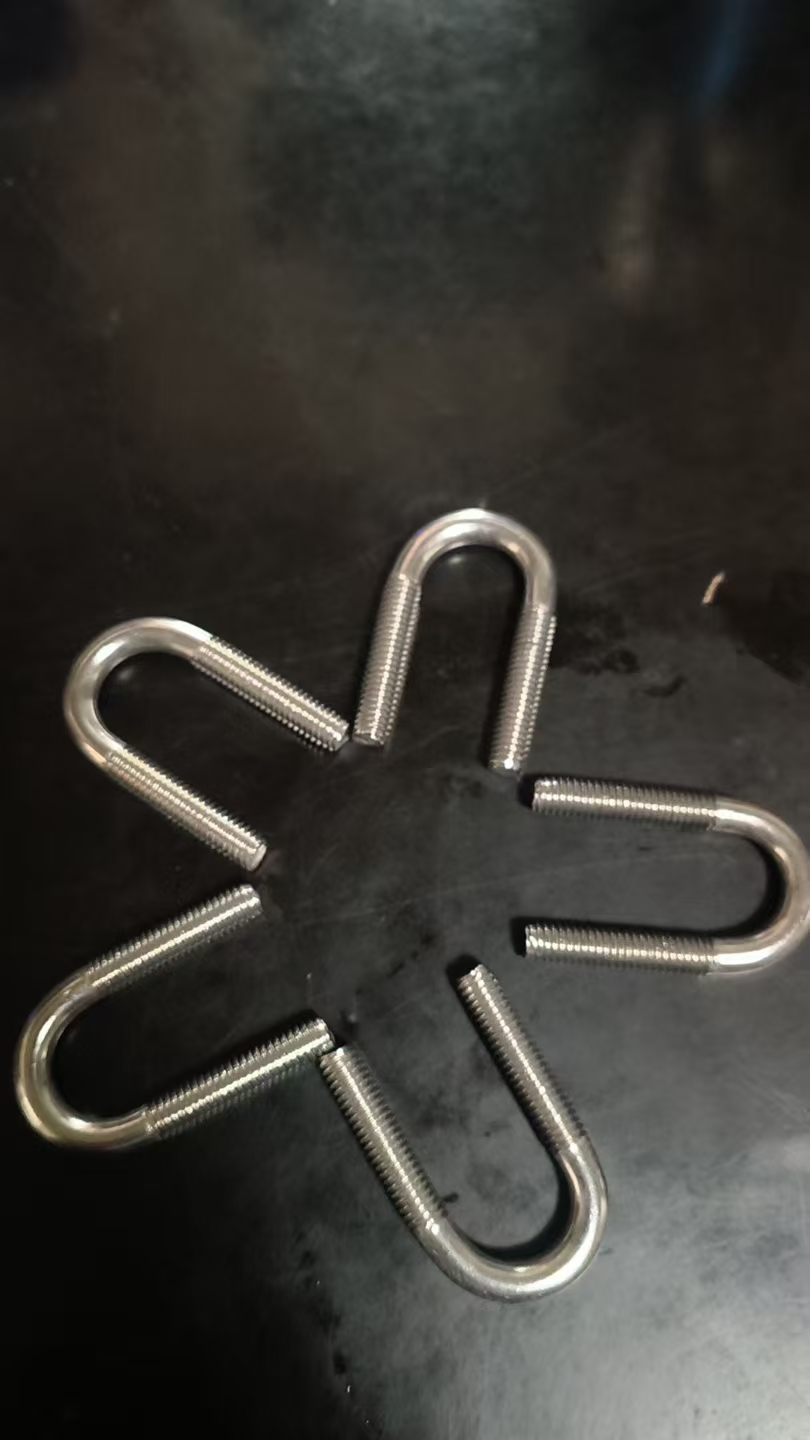

### 2. 不锈钢材质(如SUS304)

- **化学成分**:铬15-20%,镍8-19%,碳≤0.1%,抗腐蚀性强。

- **力学性能**:抗拉强度≥700 MPa,规定非比例伸长应力≥450 MPa。

- **适用场景**:化工、海洋工程等高腐蚀环境。


---


## 四、技术条件与表面处理

1. **螺纹公差**:6g级,满足通用装配需求。

2. **表面处理**:

   - **碳钢**:镀锌(白锌/黄锌/达克罗)、发黑、热渗锌;

   - **不锈钢**:钝化或保持本色。

3. **性能等级**:支持4.6、8.8、10.9级(碳钢)及A2-70、A4-80级(不锈钢)。


---


## 五、应用场景

U型螺栓的广泛应用领域包括:

1. **汽车工业**:固定底盘板簧、排气管;

2. **建筑工程**:管道支架、钢结构连接;

3. **能源运输**:输油/气管道固定;

4. **船舶与桥梁**:缆索及重型设备锚固。


---


## 六、标准更新与版本差异

- **JB/ZQ 4321-2006**为现行标准,替代了1997/1998版,优化了材料性能要求及标记规则。

- 旧版标记示例为“JB/ZQ 4321-97”,新版统一为“JB/ZQ4321-2006”。


---


## 七、选型建议

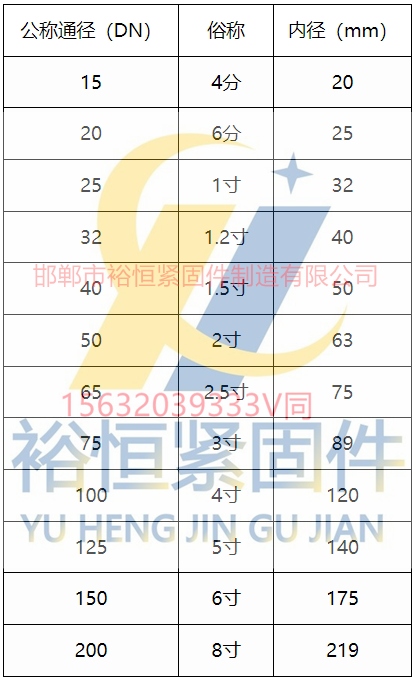

1. **按管道外径选择**:Da需与实际管径匹配,避免间隙过大或过紧。

2. **环境适配**:潮湿/腐蚀环境优先选用不锈钢材质。

3. **载荷要求**:高载荷场景选择8.8级及以上碳钢或A4-80不锈钢。


如需完整规格表或定制参数,可参考标准文件或联系裕恒紧固件获取技术支持。
