动图演示20种铝型材连接方式,螺丝拧拧就搞定

发布时间:2023-12-16

在非标设计中,经常用到铝型材,工业铝型材表面经过氧化后,外观非常漂亮,组装成产品时,采用专用铝型材配件,不需要焊接,较环保,而且安装、拆卸、携带、搬移极为方便。 铝型材连接方式也是多样化的,下面咱们简单介绍一下铝型材的20种连接方式,采用动图的形式演示,比较直观,大家可以保存。

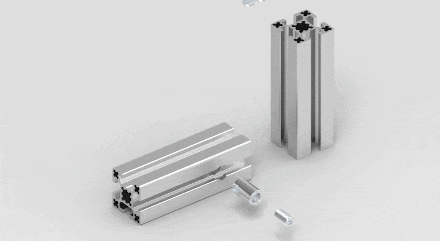

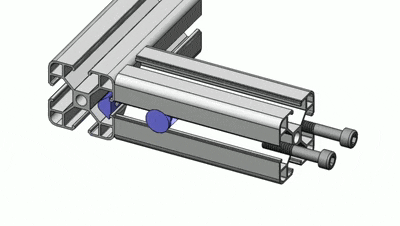

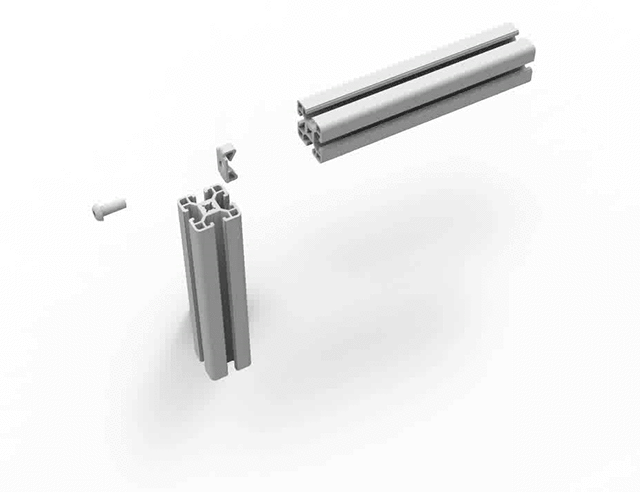

1.内置连接件



用于两根型材的90°连接,隐藏式连接,连接强度高。

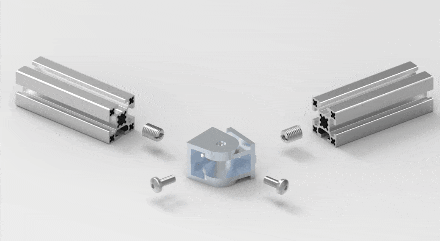

中间连接的方式:

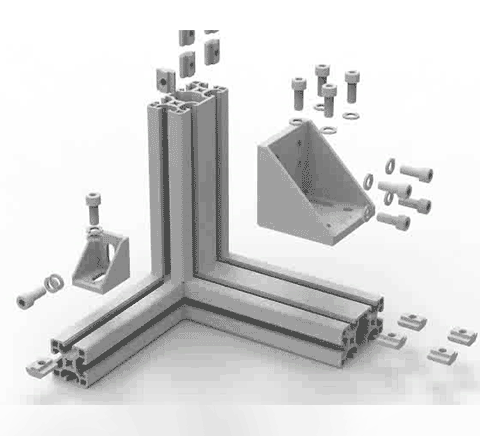

2.角码(90°、45°、135°)



用于型材固定角度的外连接,分为90°、45°、135°三种角度连接,可固定封板。

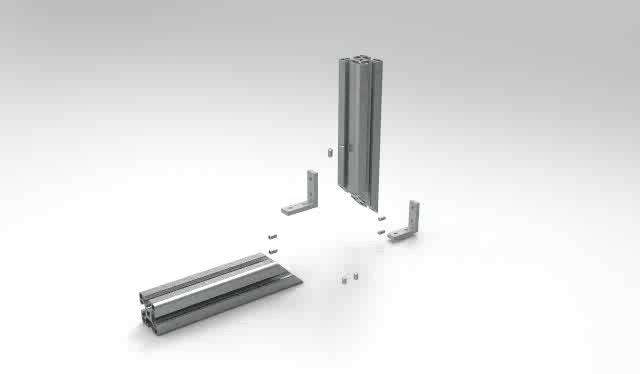

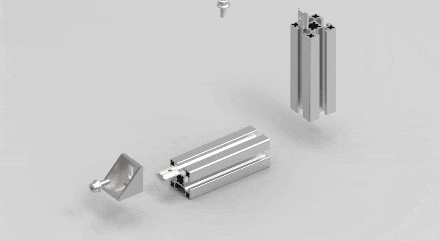

压铸角铝直角连接:

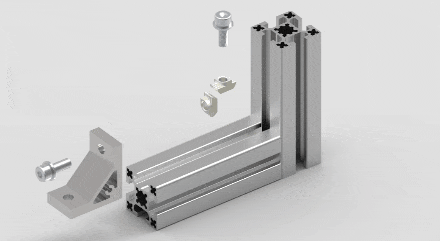

挤压角铝直角连接:

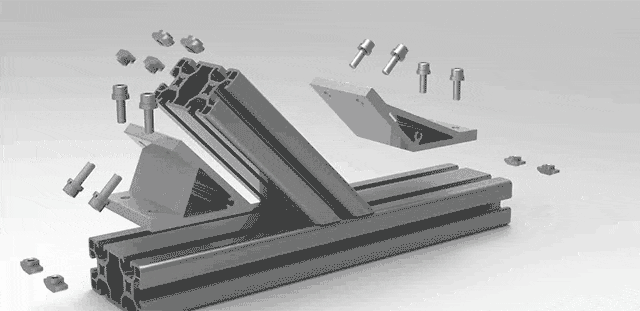

45°、135°连接:

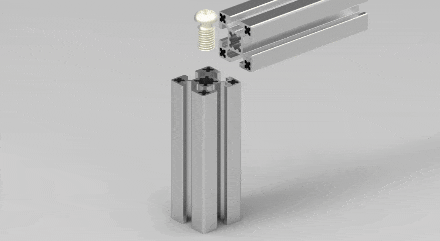

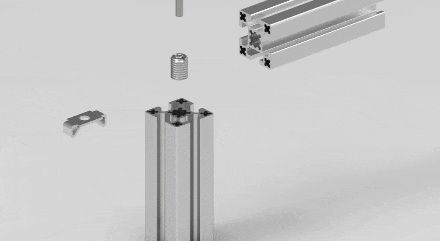

3.螺钉连接



用于两根型材的90°内连接,安装拆卸方便,常用于简单的型材外罩连接。


不同样式的螺钉连接:

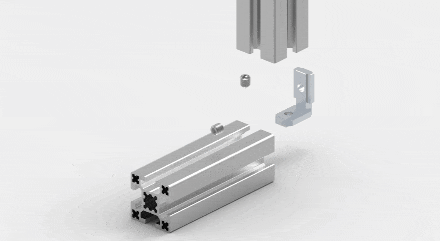

4.L形角槽连接件(90°)



用于两根型材的90°连接,安装拆卸简单,型材不需要追加工。

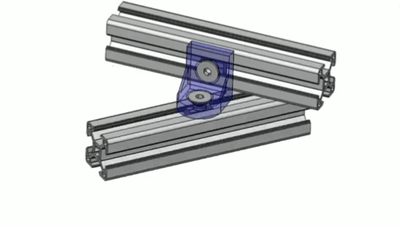

5.高强度角槽连接件(45°)



用于两条45°角的型材角槽内连接,强度高,常用于固定门框型材。


6.端面连接件



用于两条或三条型材之间的直角连接,牢固,美观。

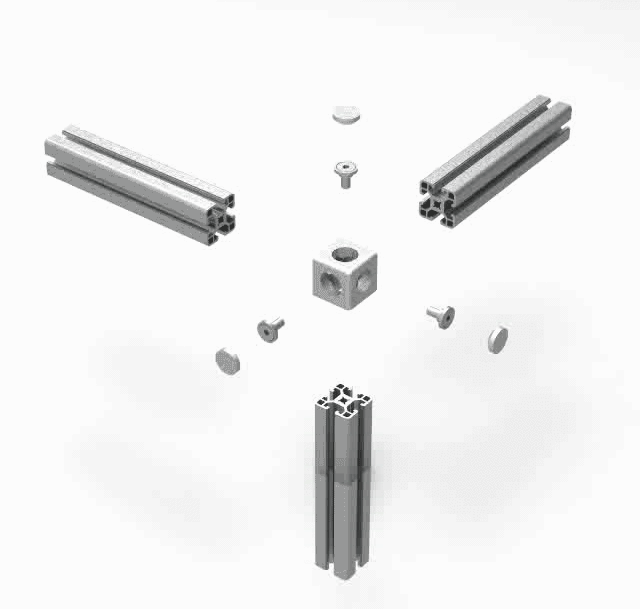

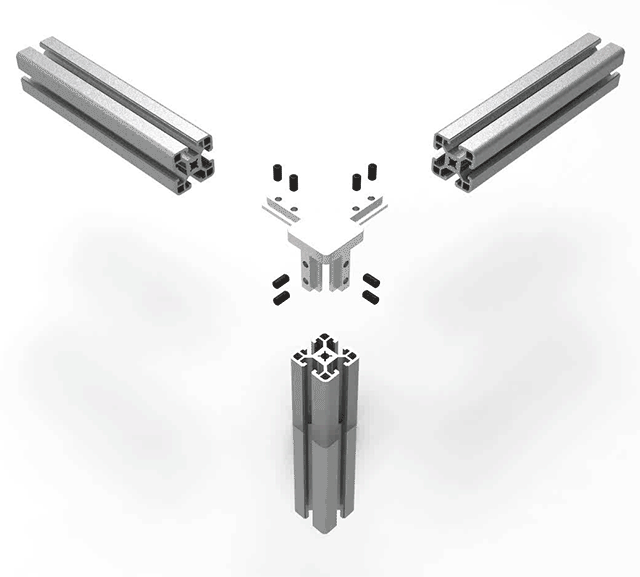

7.三维连接件(直角)



用于三条型材之间的直角连接,连接方便,快捷。

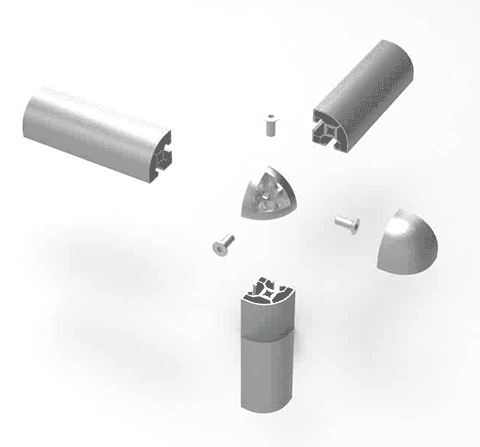

8.三维连接件(R角)



用于三条圆弧形型材之间的直角连接,连接方便,快捷。


9.弹性扣件



用于两根型材的90°内连接,安装拆卸方便。

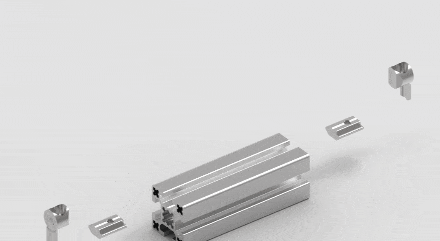

10.端连接件



用于两根型材的90°内连接,隐蔽式连接,连接强度高。

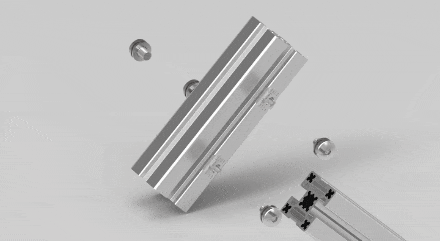

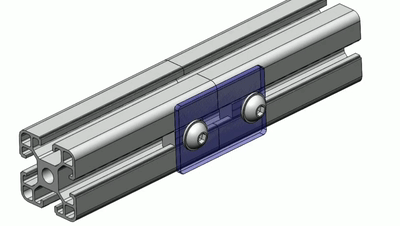

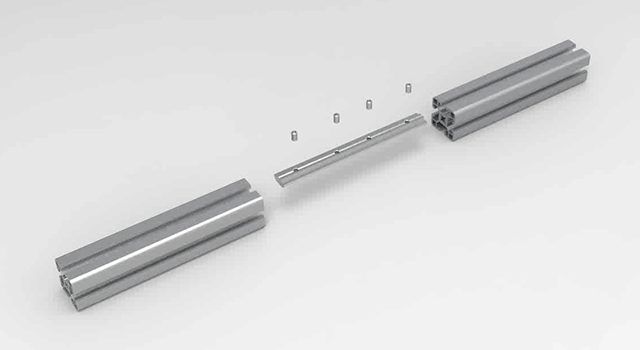

11.一字连接件



用于两根型材的高强度对连接。


12.锚式连接件



用于两型材的连接,多种角度可供选择,隐蔽式连接,方便型材安装。


13.活动铰链



用于两型材的连接,30°-150°任意调整。


14.转向连接板



用于各种型材连接,可进行多角度旋转。

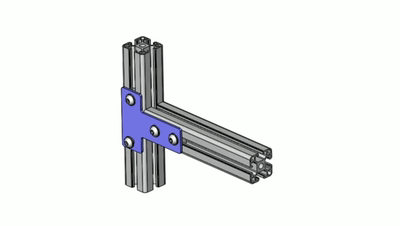

15.连接板



用于多根型材的连接,连接强度高,无需对型材进行加工、安装便捷。


16.转向角码



可实现型材的任意角度的连接。

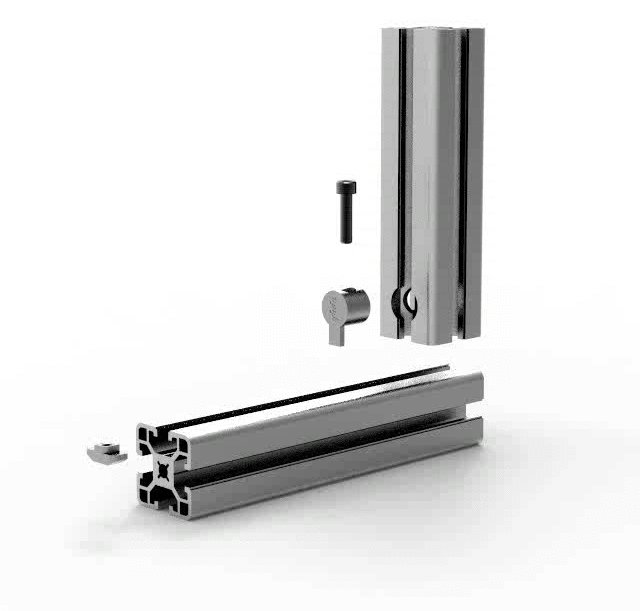

17.螺栓头组件



将弹性螺母装入型材中,将圆形柱装入另一根型材内,使用螺栓将其固定。

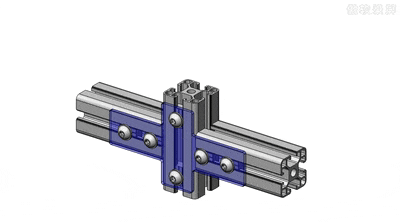

18.十字外型连接板



用于单槽型材“+”形结构的高强度连接。


19.L型、T型-外置连接板



用于单槽型材“L”形或者“T”形结构的高强度连接。


20.Y型-外置连接板



用于单槽型材“-”形结构的高强度连接。
